2018臺灣精品獎：全球傳動高精度旋轉式滾珠絲桿花鍵
點擊：1251 日期：2017-10-21
選擇字號：小 中 大

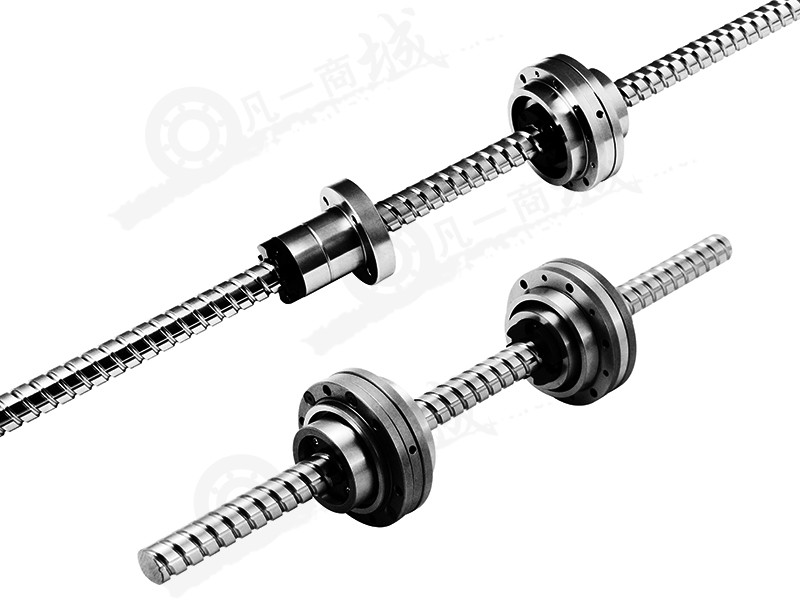

高精度旋轉式滾珠絲桿花鍵
產業類別：生產力&能源精品
產品型號：NSH/NSV
全球傳動科技股份有限公司(TBI)
產品介紹
螺帽旋轉式滾珠絲桿是在螺帽的外圓上裝上專用的軸承外套使之運轉動作，通過讓螺帽 旋轉或停止的運作，只用一根軸就能夠進行2種（旋轉、螺旋）模式的運動。外筒旋轉式滾珠花鍵則是在花鍵外筒的外圓上裝上專用的軸承外套，使之運轉動作。通過讓外筒旋轉或停止 的運作，只用一根軸就能夠進行2種（旋轉、直線）模式的運動。旋轉式滾珠絲桿花鍵則可通 過讓螺帽／外筒旋轉或停止的運作，只用一根軸就能夠進行3種（旋轉、螺旋、直線）模式的運動。適用于水平多關節機械手臂（SCARA）、產業用機器人、自動裝載機、雷射加工機、搬 送裝置、機械加工中心的ATC裝置等，最適合于旋轉運動與直線運動的組合裝置上使用。
花鍵旋轉方向零間隙／高定位精度；
花鍵外筒與鋼珠接觸角為45°采培林DF(面對面組合)型設計，可以吸收組裝時之誤差，自動調整同心，并可承受較大的軸向負荷及高精度組裝。
高速性／運行順暢；
旋轉系列絲桿皆為高導程設計，可高速平滑流暢的運動。
低噪音／高鋼性；
透過高精密研磨技術讓鋼珠在螺帽內 平順的延切線方向行走，減少因阻滯而產 生的噪音及摩擦力，提高剛性與壽命。
安裝簡便／節省空間；
螺帽與軸承外套一體成型，組裝時只需將螺絲與軸承外套鎖定在支撐座上即可十分簡便。螺帽與軸承外套一體成型， 螺帽體積小，組裝空間大。
